Oblast použití
- Dávkovací čerpadlo kapalin SMC LSP se používá pro dávkovací aplikace ve výrobním průmyslu.
- Je vhodné např. pro lékařské a biochemické účely, inkoustové tiskárny a také pro odvětví polovodičů a solárních článků.
- Čerpadlo lze použít s médii, která nenarušují ani nepronikají materiály, které přicházejí do styku s médiem, jako je voda, deionizovaná voda, ředidla a čisticí kapaliny.

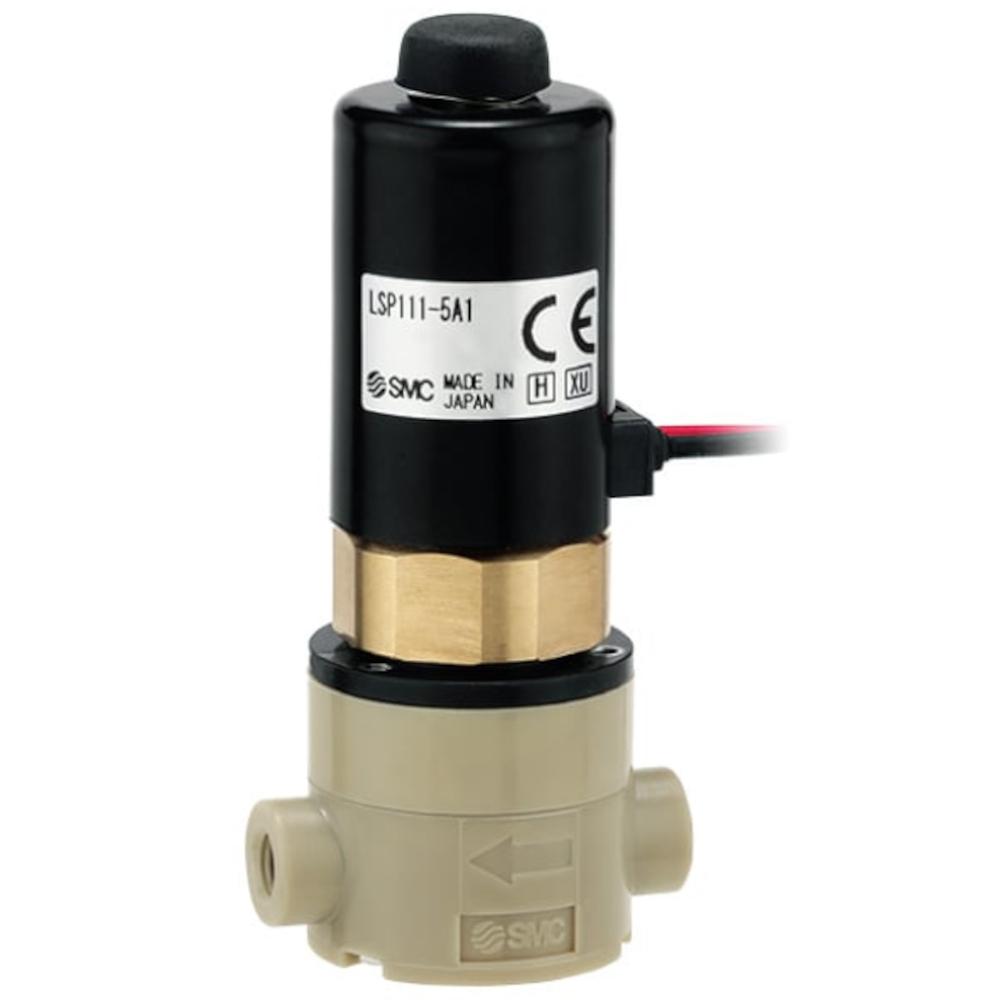

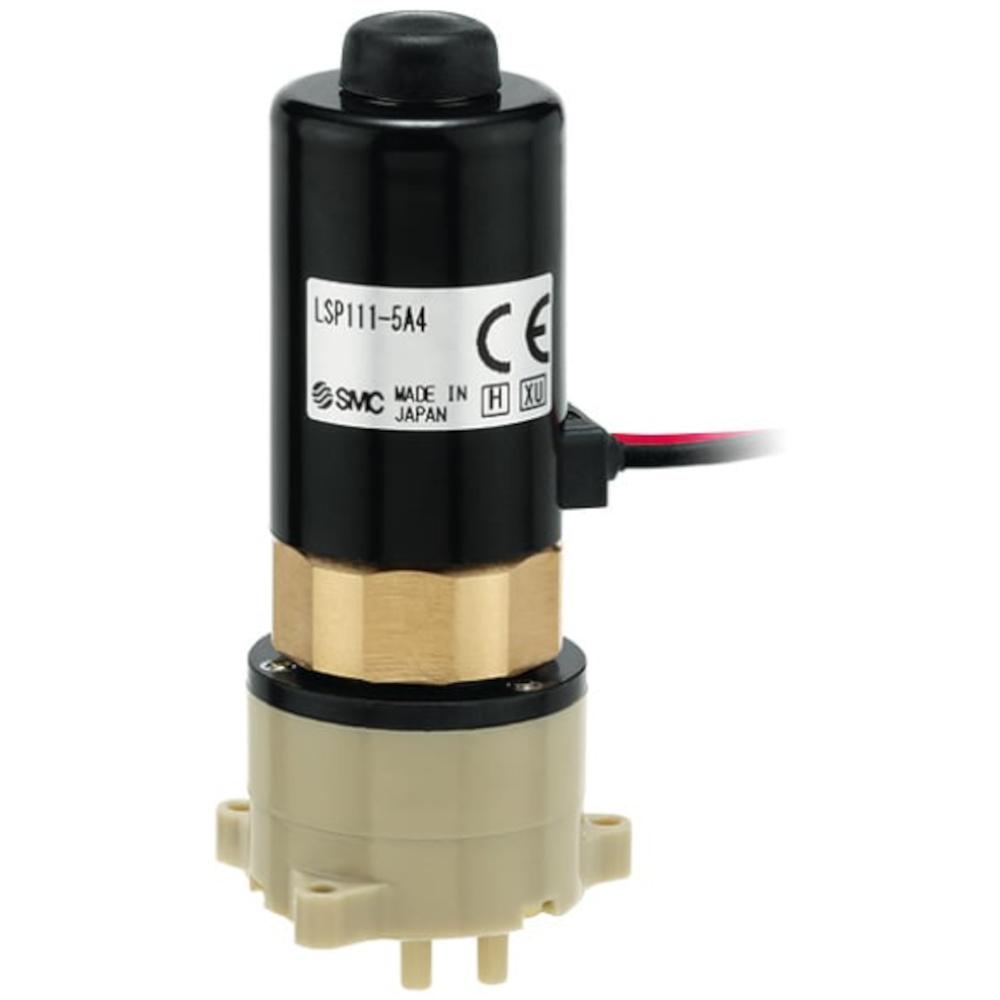

- Dávkovací čerpadlo kapalin SMC LSP je kompaktní elektromagnetické membránové čerpadlo pro stabilní a opakovatelné dávkování malého množství kapalin.
- Dávkovací objem lze nastavit pomocí zdvihu kotvy.
- Pohyb membrány je podporován tlumičem, čímž se omezuje deformace membrány a dosahuje se delší životnosti.
- Díky samonasávání není nutné plnění sacího potrubí, zatímco integrovaná uzavírací funkce zabraňuje úniku kapaliny v důsledku odtoku.
- Materiál tělesa – PEEK
- Materiál membrány – EPDM
- Materiál zpětného ventilu – EPDM
- Médium – voda, deionizovaná voda (ultračistá voda), ředidlo nebo čisticí kapalina. Tato média by neměla korodovat ani pronikat materiály, které přicházejí do styku s médiem.
- Rozsah nastavení dávkovacího objemu – 5 až 200 μL
- Opakovatelnost – ±1 % (±2 % při 5 až 15 μL)
- Výstupní tlak – 10 kPa
- Sací tlak za sucha – 15 kPa
- Sací tlak za mokra – 35 kPa
- Max. provozní frekvence – 2 Hz (minimální doba zapnutí 200 ms / minimální doba vypnutí 300 ms)
- Teplota okolí a média – 10 až 50 °C (bez mrazu)
- Směr montáže – neomezený
- Třída ochrany – splňuje IP40
- Jmenovité napětí – 12 nebo 24 VDC
- Přípustná tolerance napětí – ±10 % jmenovitého napětí
- Třída izolace cívky – třída B
- Připojovací kabel – AWG20 (vnější průměr izolace: 1,79 mm)
- Příkon – 4 až 17 W
- Provozní hluk – max. 60 dB
- Výška – 69 mm (závitové přípojky) nebo 71 mm (hadicová přípojka)
- Šířka – 32 mm (závitové přípojky)
- Hloubka – 24 mm (závitové přípojky)
- Hmotnost – 85 nebo 90 g
